Diagnostic HAP (enrobés)

Les HAP (Hydrocarbures Aromatiques Polycycliques) sont des composés cancérogènes présents dans les anciens enrobés routiers au goudron (avant l'interdiction de la houille). Leur repérage est obligatoire avant toute réhabilitation de voirie, parking ou cheminement piéton. DiagMobile suit les guides SETRA et IDRRIM.

Quand faire un diagnostic HAP ?

Obligatoire avant toute intervention sur :

• Parkings extérieurs en enrobé
• Voies privées et chemins d'accès
• Cours d'école, esplanades, sols publics
• Voirie communale (sur commande du gestionnaire)

Le diagnostic HAP est souvent couplé à un diagnostic amiante dans les enrobés (les deux substances sont fréquemment présentes ensemble, d'où le classement combiné des déchets).

Structure du diagnostic

DiagMobile organise la saisie autour de 3 éléments :

• Plan de repérage — fond de plan (image ou LiDAR) avec découpage des zones homogènes
• Zones — chaque zone = portion de chaussée/parking aux caractéristiques similaires (même type d'enrobé, même époque)
• Prélèvements — carottages géolocalisés, envoyés au labo pour analyse

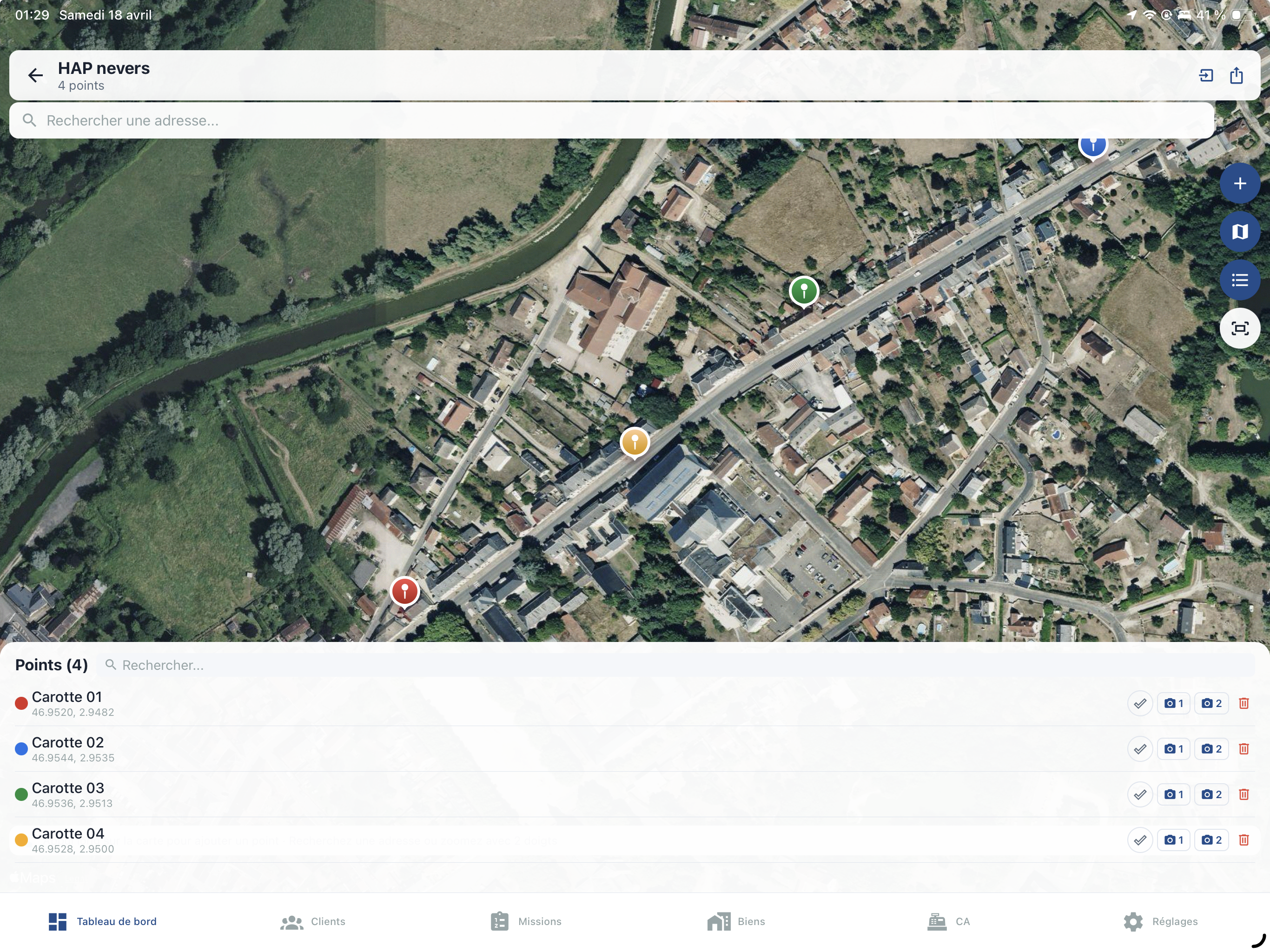

Créer le plan de repérage

1. Importez un fond de plan

   Photo aérienne (Google Maps, cadastre), plan papier scanné, plan DWG. DiagMobile cale le plan à l'échelle.

2. Délimitez les zones homogènes

   Avec le doigt ou l'Apple Pencil, tracez le contour de chaque zone. Attribuez un numéro et une description (ex: "Z1 — Parking visiteurs, enrobé noir, état dégradé").

3. Positionnez les prélèvements

   Tapez sur le plan à l'endroit du carottage. DiagMobile capture les coordonnées GPS si vous êtes sur place.

Gestion des prélèvements

Pour chaque prélèvement (carotte) :

• Numéro d'échantillon (Car_001, Car_002…)
• Zone associée
• Coordonnées GPS précises
• Profondeur du carottage (en cm)
• Nombre de couches identifiées dans la carotte
• Photo de la carotte
• Description visuelle (couleur, texture, présence visible de goudron)

Bordereau laboratoire

DiagMobile génère automatiquement le bordereau de remise au laboratoire avec :

• Identification du diagnostiqueur et du donneur d'ordre
• Adresse du chantier
• Liste des échantillons avec leurs références
• Analyses demandées : HAP (16 HAP prioritaires EPA), amiante, goudron
• Cases à cocher pour le labo

Réception des résultats et classement

À réception des résultats labo, saisissez pour chaque prélèvement :

• Concentration totale en HAP (mg/kg)
• Présence d'amiante (oui/non)
• Autres polluants détectés

DiagMobile applique le guide IDRRIM pour classer les déchets :

• Inerte — HAP < 50 mg/kg, pas d'amiante
• Non dangereux — HAP entre 50 et 1000 mg/kg
• Dangereux — HAP > 1000 mg/kg ou présence d'amiante

Rapport HAP

Le rapport généré comprend :

• Identification chantier et parties prenantes
• Plan de repérage avec zones et points de prélèvement
• Tableau des zones (description, surface)
• Tableau des prélèvements avec résultats labo
• Classement des déchets par zone (inerte/non dangereux/dangereux)
• Recommandations pour la gestion des déchets
• Références normatives (guides SETRA / IDRRIM)
