Diagnostic amiante (NF X 46-020)

DiagMobile gère les 5 missions amiante possibles (RAAT vente, DAPP, DAAT, DTA, RAAT location) avec la norme NF X 46-020. Saisie par ZPSO (Zone de Présomption de Similitude d'Ouvrage), repérage des composants listes A/B/C, gestion des prélèvements et bordereau laboratoire.

Choix du type de mission

Avant de commencer, sélectionnez le type de diagnostic amiante :

• RAAT Vente — Rapport d'Analyse et de Repérage Amiante pour une vente (parties privatives, avant 1997)
• DAPP — Diagnostic Amiante des Parties Privatives (location)
• DAAT — Diagnostic Amiante Avant Travaux (obligatoire avant rénovation)
• DTA — Dossier Technique Amiante (parties communes d'immeubles collectifs)
• RAAT Parties Communes — pour la vente d'un lot en copropriété

Le type choisi conditionne les listes de composants à vérifier et le format du rapport.

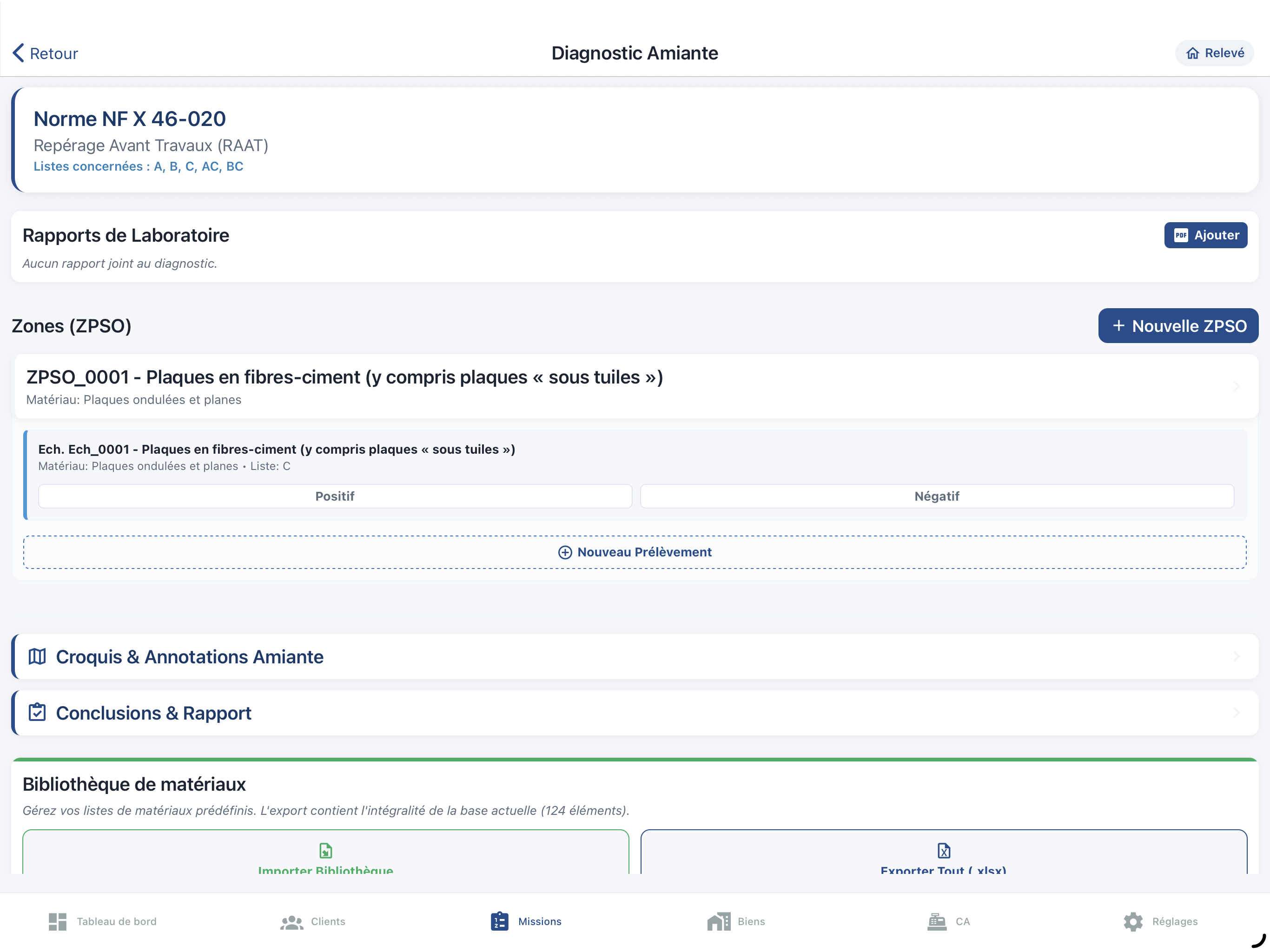

Les ZPSO — Zones de Présomption

Une ZPSO (Zone de Présomption de Similitude d'Ouvrage) est un regroupement de composants de même nature et probablement de même origine — permettant de ne faire qu'un seul prélèvement représentatif pour le groupe.

Pour chaque ZPSO :

• Nom descriptif (ex: "Dalles de sol 30×30 salle à manger + cuisine")
• Pièces concernées
• Matériau présumé
• Photos
• Décision (non amianté à vue, prélèvement nécessaire, plan d'action…)

Composants listes A, B, C

La norme distingue 3 listes :

• Liste A — flocages, calorifugeages, faux plafonds (risque prioritaire)
• Liste B — murs, plafonds, planchers, cloisons, canalisations, équipements (la majorité des relevés)
• Liste C — éléments extérieurs, coffrages perdus, fonds de coffrage (DAAT uniquement)

DiagMobile propose automatiquement la liste adaptée au type de mission. Pour chaque composant repéré :

• Localisation (pièce, niveau)
• Type (parement, dalle, enduit, etc.)
• Quantité / surface
• État de conservation (bon, à surveiller, dégradé)
• Accessibilité
• Décision (prélèvement, évaluation visuelle, non amianté)
• Photos

Prélèvements pour analyse laboratoire

Pour chaque ZPSO ou composant nécessitant un prélèvement :

1. Créez le prélèvement

   Numéro d'échantillon auto-incrémenté (ex: Ech_0001). Localisation, liste amiante (A, B, AB), composant, nature du matériau.

2. Photos obligatoires

   Plusieurs formats : miniature pour tableau synthétique, taille moyenne pour fiche échantillon, grand format pour page dédiée. DiagMobile gère les 3 simultanément sans duplication.

3. Géolocalisation GPS

   Le point de prélèvement est géolocalisé automatiquement pour le rapport.

4. Bordereau laboratoire

   DiagMobile génère automatiquement le bordereau PDF à joindre aux échantillons envoyés au labo. Format conforme aux labos accrédités Cofrac.

Réception des résultats

Quand le labo vous renvoie les résultats (positif/négatif amiante), saisissez-les dans la fiche de chaque prélèvement. DiagMobile met à jour automatiquement :

• Le statut de la ZPSO / du composant (amianté ou non)
• Le tableau récapitulatif du rapport
• Les recommandations (surveillance triennale, plan d'action, retrait…)

Plan de repérage

DiagMobile génère automatiquement un plan de repérage à partir des pièces mesurées au chapitre précédent. Chaque ZPSO et prélèvement est positionné sur le plan avec son numéro. Annotable manuellement si besoin.

Rapport amiante

Le rapport généré contient :

• Identification du donneur d'ordre et du diagnostiqueur
• Description du bâtiment et de la mission
• Tableaux ZPSO et composants
• Tableau des prélèvements avec résultats labo
• Photos numérotées
• Plan de repérage
• Conclusions et recommandations
• Annexes (bordereau labo, certifications)
