Diagnostic électrique (NFC 16-600)
DiagMobile intègre la grille officielle NFC 16-600 juillet 2017 avec ses 104 points de contrôle répartis en 11 domaines (B1 à B11). La saisie est organisée par domaine, avec gestion automatique des mesures compensatoires et export vers d'autres logiciels de diagnostic.
Structure du diagnostic

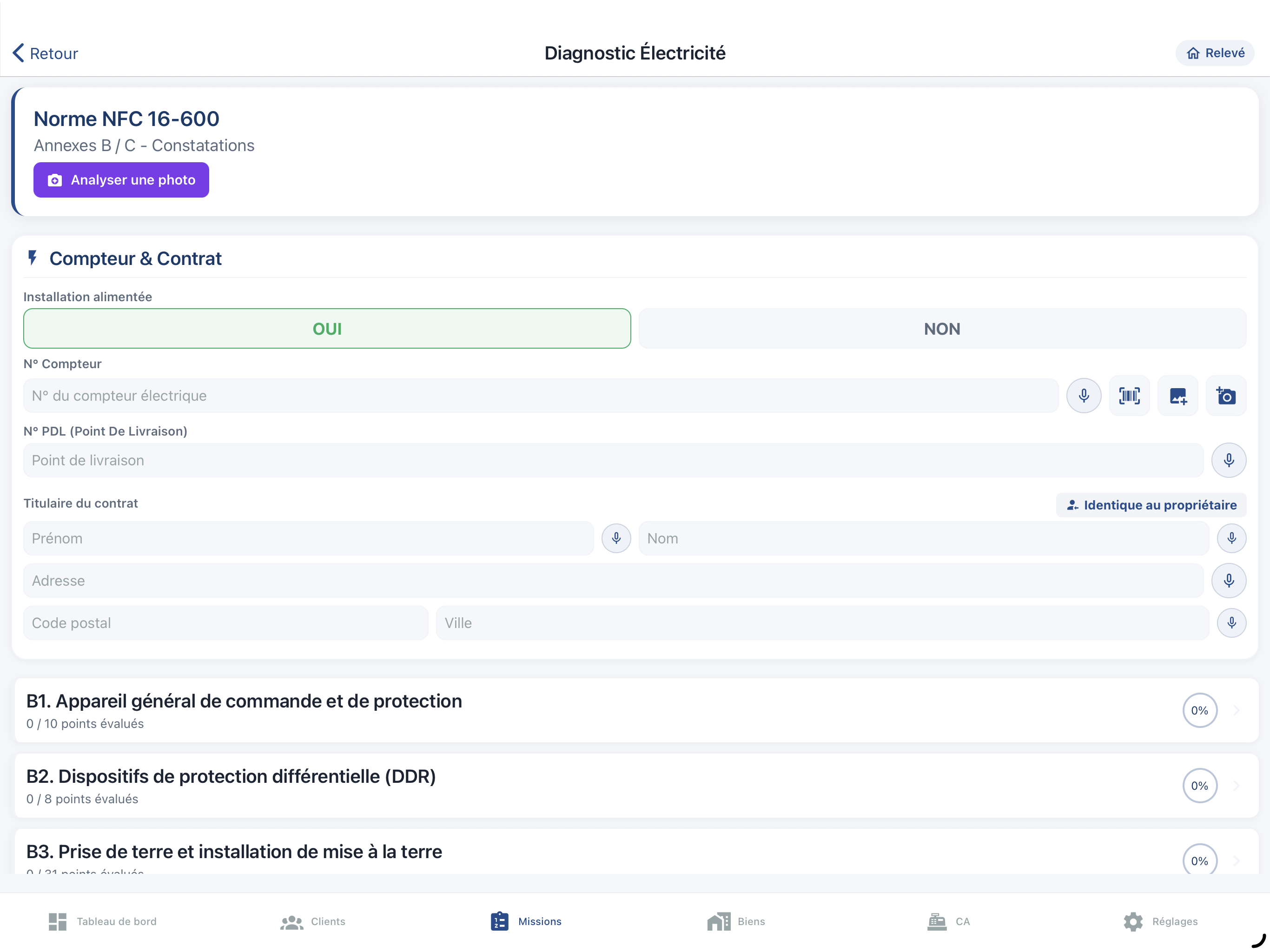

L'écran principal affiche les 11 domaines, chacun avec un compteur "X sur Y points renseignés" :
- B1 — Appareil général de commande et de protection (AGCP)
- B2 — Protection différentielle (DDR)
- B3 — Prise de terre et circuit de terre
- B4 — Surintensités (disjoncteurs, fusibles)
- B5 — Liaisons équipotentielles (LES)
- B6 — Règles liées aux zones (salles d'eau, piscines)
- B7 — Protection contre les contacts directs
- B8 — Matériels vétustes ou inadaptés
- B9 — Parties communes (immeubles collectifs)
- B10 — Piscines privées
- B11 — Informations complémentaires
Scan du compteur
Avant de commencer, prenez 2 photos du compteur :
- Photo de présentation — vue d'ensemble du tableau électrique
- Photo de près — lisibilité du numéro et des informations
Le numéro de compteur peut être scanné automatiquement via la caméra (reconnaissance OCR) — gain de temps pour ne pas se tromper dans une suite de 14 chiffres.
Saisie des points de contrôle
Sur chaque domaine, vous déroulez les points. Pour chacun, 4 réponses possibles :
- Oui — le point est conforme
- Non — anomalie détectée, le libellé de l'anomalie apparaît automatiquement dans le rapport
- Sans objet — le point ne s'applique pas à cette installation
- Non vérifiable — impossible de contrôler (avec justification obligatoire)
Pour chaque point, vous pouvez ajouter : une localisation (pièce concernée), une photo de preuve, un commentaire libre ou dicté à l'IA. Tout est reporté sur le rapport final.
Mesures compensatoires (MC)
Une spécificité NFC 16-600 : certains points peuvent être compensés par une mesure alternative. Exemple : absence de liaison équipotentielle dans une salle d'eau → peut être compensée par un différentiel 30mA sur les circuits concernés.
DiagMobile gère cela automatiquement :
-
Cochez "Mesure compensatoire appliquée" sur le point concerné
Le statut bascule de "anomalie" à "non-anomalie avec MC".
-
DiagMobile identifie automatiquement les points liés
Les anomalies qui étaient couvertes par la MC sont marquées comme compensées et ne comptent plus comme anomalies.
-
Le rapport mentionne les MC appliquées
Conforme aux formats d'export standards attendus par les logiciels de diagnostic immobilier.
Schéma unifilaire et plan du tableau
DiagMobile permet d'ajouter un schéma unifilaire (photo ou dessin) et d'annoter les différents circuits du tableau électrique. Les annotations apparaissent sur le rapport PDF final.
Récap anomalies
En haut de l'écran, un compteur affiche en temps réel :
- Nombre total d'anomalies
- Points contrôlés / 104
- Avertissements (points nécessitant votre attention)
Vous pouvez générer un rapport même avec tous les points non renseignés (utile pour un préambule), mais un badge rouge vous alerte tant que le diagnostic n'est pas complet.
Export compatible multi-logiciels
Le diagnostic respecte les conventions standards : l'export XML utilise les index 1000-series (B1), 2000-series (B2)… conformes aux formats attendus par la plupart des logiciels de diagnostic du marché pour la télétransmission à l'Observatoire DPE. Voir le chapitre 20.
