Diagnostic gaz (NF P45-500)
Le diagnostic gaz contrôle l'installation fixe de gaz naturel ou propane dans un logement dont l'installation a plus de 15 ans. DiagMobile structure la saisie par appareil (chaudière, chauffe-eau, cuisinière…) et applique la norme NF P45-500 avec identification automatique des Dangers Graves Immédiats (DGI).
Structure du diagnostic

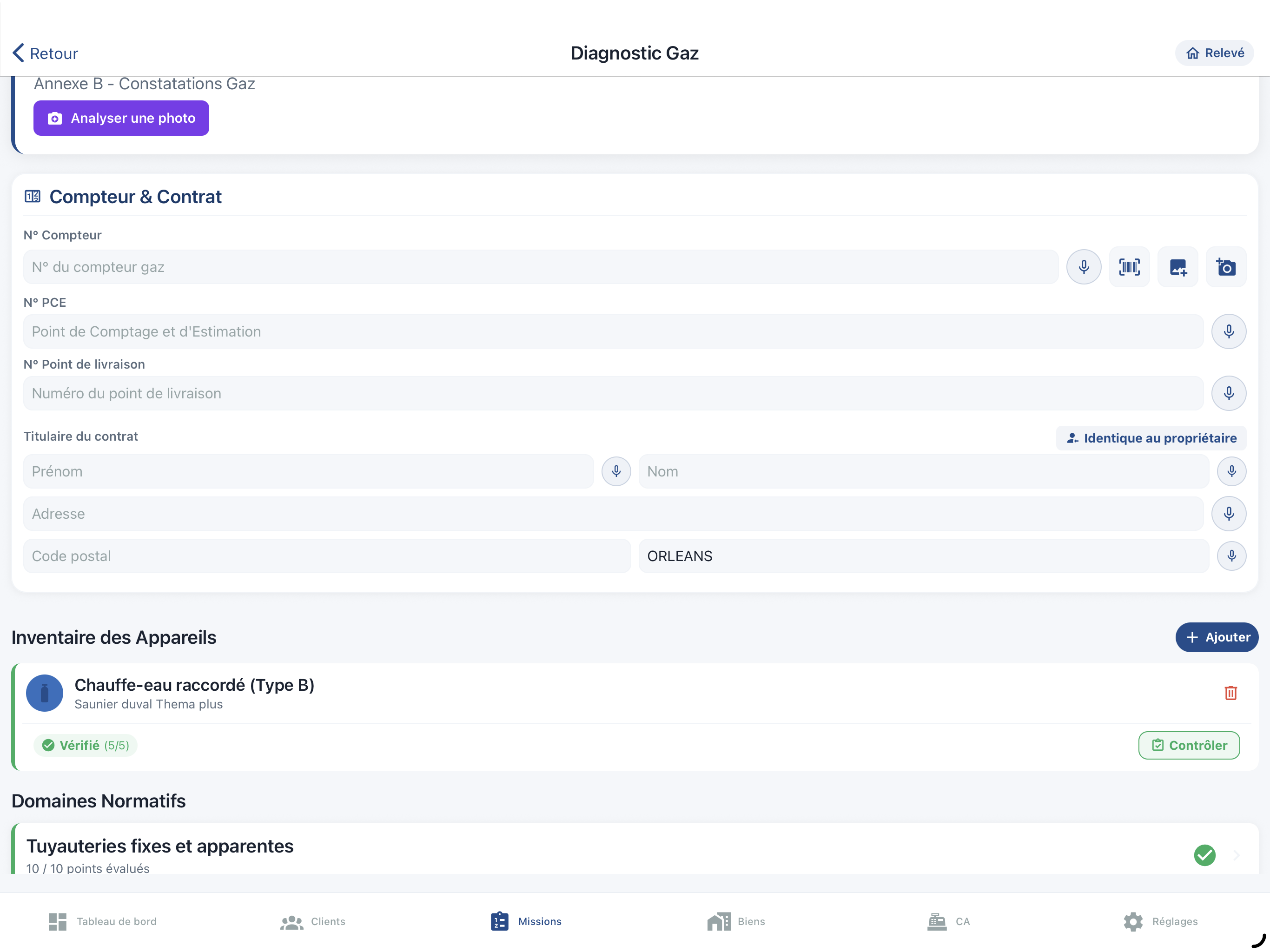

L'écran principal du diagnostic gaz affiche :
- Partie commune — compteur, robinet de coupure, tuyauteries fixes, ventilation du logement
- Appareils — liste de tous les appareils raccordés au gaz (un onglet par appareil)
Scan du compteur gaz
Comme pour l'électricité, 2 photos du compteur gaz (présentation + près pour lisibilité du numéro PCE). Le numéro de compteur et la marque peuvent être scannés automatiquement (OCR).
Ajouter un appareil
Bouton + Ajouter un appareil. Pour chaque appareil, indiquez :
- Type d'appareil — chaudière, chauffe-bain, chauffe-eau, cuisinière, table de cuisson, four, radiateur, autre
- Puissance en kW
- Type d'évacuation — Type A (non raccordé), Type B (raccordé avec prise d'air dans le local), Type C (étanche, ventouse)
- Marque, modèle, année d'installation
- Localisation — pièce où se trouve l'appareil
Type A, B, C — rappel
Type A : appareil non raccordé (ex: chauffe-bain ancien) — le plus risqué.
Type B : raccordé à un conduit, prise d'air dans le local.
Type C : étanche, prise d'air et évacuation en ventouse à l'extérieur — le plus sûr.
Points de contrôle par appareil
Pour chaque appareil, une série de contrôles adaptés à son type :
- État général, raccordement, souplesse du flexible (moins de 10 ans)
- Évacuation des produits de combustion (conduit, VMC-gaz, ventouse)
- Amenée d'air — grille basse et haute, ventilation du local
- Conformité aux prescriptions d'installation
- Fonctionnement (mise en service si possible)
Pour chaque point : Oui / Non / Sans objet / Non vérifiable. Photos et commentaires (dictables à l'IA).
Identification des DGI (Dangers Graves Immédiats)
Certaines anomalies sont qualifiées de Dangers Graves Immédiats par la norme NF P45-500. DiagMobile les identifie automatiquement et vous prévient :
- Fuite détectée
- Défaut d'évacuation des produits de combustion
- Insuffisance d'amenée d'air
- Appareil non conforme avec danger
Obligation en cas de DGI — la norme exige la fermeture immédiate du robinet de l'appareil concerné (ou du compteur en cas de fuite générale) et l'envoi d'une fiche Certificat d'Installation Gaz (CIG) au distributeur (GRDF). DiagMobile génère automatiquement la fiche CIG, prête à envoyer par email.
Photos obligatoires
Pour la conformité aux formats standards d'export et la qualité du rapport, prenez a minima :
- Photo générale de l'installation de chaque appareil
- Photo du flexible avec sa date (si applicable)
- Photo du conduit d'évacuation
- Photo de la grille d'amenée d'air
Résultat et conformité
Au terme du diagnostic, DiagMobile affiche :
- Liste des appareils avec statut (OK / anomalies / DGI)
- Liste des anomalies par type (A1, A2, DGI)
- Nombre de photos
- Recommandation au client (travaux conseillés, urgence des interventions)
